Запуск редактора P-CAD Pattern Editor
Редактор P-CAD Pattern Editor (исполняемый модуль pated.exe) может быть запущен следующими способами:
1. Нажатием пиктограммы
(если она есть).
2. Нажатием кнопки «Пуск» с последующим выполнением команд «Программы», «P-CAD 2002» и «Pattern Editor».
3. Если на компьютере запущена одна из программ P-CAD 2002 (редакторы P-CAD Schematic, P-Cad PCB, или диспетчер библиотек P-CAD Library Executive[3]), левой кнопкой (ЛК) мыши щелкнем по команде Utils (служебные команды). Откроется выпадающее меню, в котором несколько пунктов начинаются с аббревиатуры P-CAD. Щелчок мыши по Pattern Editor
запустит программу. При этом действующая программа не закроется, а только свернется, и к ней всегда можно будет вернуться.

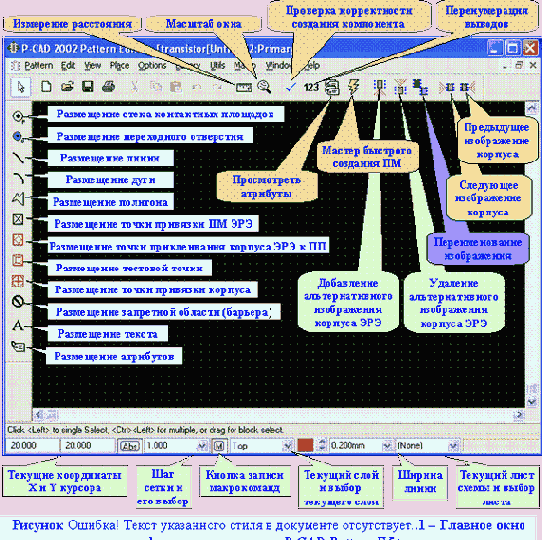

Главное окно графического редактора P-CAD Pattern Editor представлено на рис. 5.1.
