Снятие фасок на гранях

Команда CHAMFER осуществляет снятие фасок (скашивание) на пересечениях смежных граней тел, как и в двумерном пространстве. Команда вызывается из падающего меню Modify > Chamfer или щелчком мыши по пиктограмме Chamfer на панели инструментов Modify. При использовании команды необходимо вначале выбрать базовую поверхность, затем ввести размеры фаски и выбрать ребра (рис. 10.1).

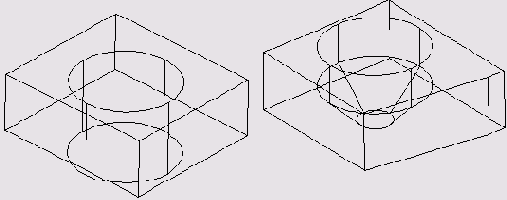

Рис. 10.1. Пример снятия фаски с тела

Запросы команды CHAMFER:

(TRIM mode) Current chamfer Distl = 10.0000, Dist2 = 10.0000— режим с обрезкой, параметры фаски

Select first line or [Polyline/Distance/Angle/Trim/Method]:— выбрать первый отрезок

Base surface selection. ..— выбирается базовая поверхность

Enter surface selection option [Next/OK (current)] <OK>:— нажать клавишу Enter, если подсвечена нужная поверхность. Если требуется другая поверхность, следует ввести N, для того чтобы подсветить смежную поверхность, а затем нажать клавишу Enter

Specify base surface chamfer distance <10.0000>:— указать длину фаски для базовой поверхности

Specify other surface chamfer distance <10.0000>:—указать длину фаски для другой поверхности

Select an edge or [Loop] :—указать ребро

Select an edge or [ Loop ]:— указать ребро

Select an edge or [Loop] : —нажать клавишу Enter для завершения работы команды

Ребра можно выбирать индивидуально либо сразу все, если использовать ключ Loop и затем указать любое ребро.
